Gölgelerin Fiziği: T-Şekilli Ampul Karanlık Bölgelerini Asimetrik Optikle Çözmek

Gölgelerin Fiziği: ÇözmeT-Biçimli Ampul Koyu BölgeleriAsimetrik Optiklerle

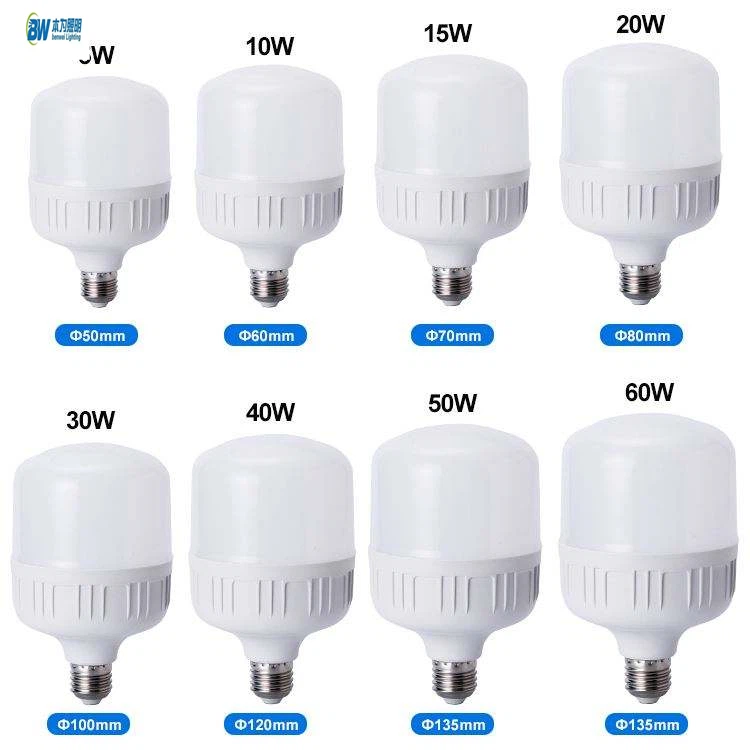

T-şeklindeki LED ampuller doğası gereği bir optik paradoksla karşı karşıyadır: yatay form faktörleri üstün ısı dağılımı sağlar, ancak yukarıdan aydınlatma uygulamalarını rahatsız eden eksenel bir "karanlık bölge" oluşturur. Bu gölge efekti, asimetrik mercek tasarımlarının benzersiz bir şekilde çözdüğü temel geometrik kısıtlamalardan kaynaklanır.

Karanlık Bölgenin Anatomisi

Taban-aşağı monte edildiğinde (standart yönlendirme), bir T-ampulün yapısı üç adet ışığı-engelleyen engel oluşturur:

LED YerleştirmeYatay olarak monte edilen - COB'nin gölgeleri aşağıya doğru düşüyor

Soğutucu Gövdesi- Merkezi alüminyum sütun, alt emisyonun %30-40'ını engeller

Yansıtıcı Kayıplar - Light striking the bulb neck at >80 derecelik geliş açıları dahili olarak yansıtır

Sonuç: Ampulün altında, yan çıkışa kıyasla aydınlatmanın %70-90 oranında düştüğü 30-50 derecelik konik bir boşluk.

Geleneksel Çözümler ve Sınırlamalar

Asimetrik Lensler: Fotonik Bir Geçici Çözüm

Asimetrik TIR (Toplam İç Yansıma) lensler, hassas ışın yönlendirme yoluyla soruna saldırır:

Temel Optik Strateji

Üst Yarımküre

Işık kontrolü: 0-60 derecelik bölge içindeki ışınları yönlendirir

Lens özelliği: Dik-yönlü prizmalar (55-65 derecelik açılar)

Alt Yarımküre

Işık kontrolü: Işığı agresif bir şekilde aşağı doğru kırar

Lens özelliği: Sığ-açılı Fresnel halkaları (12-18 derece)

Işık Yolu Karşılaştırması:
Standart Objektif:
Işın açısı → 0 derece (eksenel): %85 iletim
Işın açısı → 70 derece (aşağı doğru): %30 iletim

Asimetrik Lens:
Işın açısı → 0 derece: %92 iletim
Işın açısı → 70 derece: %78 iletim

Kanıtlanmış Tasarım: Batwing Profili

Yüksek-performanslı çözümler benimsiyorbatwing ışık dağılımı:

Tepe yoğunluğu: 30 derece ve 60 derece (0 derece değil)

Karanlık bölge dolgusu: 100-120 derece yanal bölgelerden yönlendirilmiş fotonlar

Yeterlik: Maintains >Işık kullanımı %90'a karşılık dağınık ampullerde %. 70

Örnek Olay: 800lm E26 T-Ampul

Üretim Hususları

Enjeksiyon Kalıplama

Çift-açılı mercekler, yan hareketli kalıplar gerektirir-(alet maliyetinin %+15'si)

Draft angles: >Yapışmayı önlemek için Fresnel bölgelerinde 1 derece

Malzeme Seçimi

Optik{0}}sınıf PMMA (%92 iletim)

UV-stabilized grades prevent yellowing (>50.000 saat)

Hizalama Sistemleri

Lens- ile-COB arasında konumlandırma toleransı: ±0,15 mm

Robotik görüş hizalaması önerilir

Düzeltmenin Arkasındaki Fizik

Asimetrik merceklerin kullanımıSnell YasasıVeTIR sınır koşulları:

Kasıtlı olarak kırılma indisi süreksizlikleri (PMMA: 1,49, Hava: 1,0) yaratarak, alt-fasetler 42,2 dereceye kadar düşük kritik açılara ulaşır. Bu, simetrik optiklerle imkansız olan aşırı ışın bükülmesini mümkün kılar.

Simetri Hakim Olduğunda

Asimetrik tasarımların ödünleşimleri vardır:

Yanal parlama riski: 80 derecenin üzerindeki açılar için mikro-panjurlar gerekir

Renk değişimi: Kenar bölgelerde 200K'ya kadar CCT değişimi

Maliyet primi: Standart lenslerden %18-22 daha yüksek

Çok yönlü ampuller (A-şekli) için simetrik tasarımlar hâlâ tercih edilir.

Sonuç: Güç Üzerinden Hassasiyet

-Ampul karanlık bölgeleri daha fazla lümen eklenerek değil, mevcut fotonların hesaplamalı optik aracılığıyla yeniden yönlendirilmesiyle çözülür. Asimetrik mercekler, engelleyici yapıları ışık-yol gösterici unsurlara dönüştürerek geometrik zayıflıkları fırsatlara dönüştürür. Bu yaklaşım, gelişmiş aydınlatmada ışığın vektörünü kontrol etmenin çoğu zaman miktarından daha önemli olduğunu göstermektedir. T-ampuller müze aydınlatması ve cerrahi aydınlatma armatürleri gibi yüksek-değere sahip uygulamalar için geliştikçe, asimetrik optik tasarımlar referans noktası haline gelecek; bu da bazen en dengeli ışığın kasıtlı olarak dengesiz optikler gerektirdiğini kanıtlayacak.
