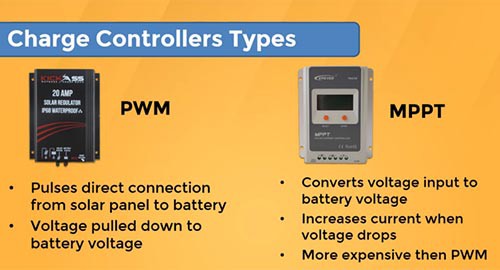

PWM vs. MPPT Somut bir örnek bunu net bir şekilde açıklayacaktır:
Temel fiziksel formül:
Güç (watt)=V (Volt) x I (Amper)
12V pil sistemini şarj etmek için nominal bir 12V, 100W güneş paneli kullanırsak, gerçek Vmp 17V'dir ve mevcut çıkışını hesaplayabiliriz:
Ben=Güç / V
Ben=100 / 17=5.88 amper
Artık panel çıkışının 17V ve 5.88A olduğunu biliyoruz.
Senaryo 1: Fotovoltaik sistem, PWM solar şarj kontrolörlüdür.
PWM, voltajı akü şarj voltajına - yaklaşık 14V'a kadar indirecektir. PWM'den geçtikten sonra güneş enerjisi sadece 14V ve 5.88A olarak kalıyor.
Yani:
P = V x I = 14 x 5.88 = 82.32 W
Senaryo 2: Fotovoltaik sistem MPPT solar şarj kontrolörü ile birliktedir.
MPPT sadece voltajı 14V'a düşürmekle kalmaz, aynı zamanda akımı da arttırır, böylece güç neredeyse güç çıkışına eşittir.
Yani, voltaj 17/14=1.21 azalırsa
Sonra aküye giden akım 1.21 artar
5.88 x 1.21 = 7.11A
Toplam güç çıkışı
P = 14 x 7.11 = 99.54 W
Bu örnekte, PWM tarafından boşa harcanan güç,
99.54 – 82.32 = 17.22W
Neredeyse yüzde 20 enerji, pil kimyasal enerjisine dönüştürülmedi. Senaryoyu büyük bir güneş dizisinde düşünürsek, kayıp çok büyük olabilir.
Bu nedenle, büyük güneş enerjisi dizisi için MPPT kullanmak daha iyidir.
