Işık Dağıtım Eğrileri: Bu Grafiği Anlamak Aydınlatma Tasarımında Mücadelenin Yarısıdır
Hiç kafanız karıştı mı: Yüksek watt'lı bir aydınlatma armatürü satın alıyorsunuz ancak gerçek aydınlatma beklentilerinizin altında kalıyor mu? Işık ya çok yoğundur, sert, göz kamaştırıcı bir sıcak nokta yaratır ya da çok dağınıktır ve tüm alanın düz ve sönük görünmesine neden olur. Bunun anahtarı genellikle profesyonel ancak önemli bir kavramda yatmaktadır-Işık Dağıtım Eğrisi. İçinprofesyonel iç mekan aydınlatma tasarımıBu grafiği anlamak, bir mimarın planları okumasına benzer; aksiliklerden kaçınmanın ve hassas aydınlatma efektleri elde etmenin ilk adımıdır.
Işık Dağıtım Eğrisi Nedir? Bir Grafikten Çok Daha Fazlası
Basitçe söylemek gerekirse, birIşık Dağıtım Eğrisi(fotometrik veri eğrisi veya kutupsal eğri olarak da bilinir), bir armatürün ışık performansının "kimlik kartı" ve "navigasyon haritasıdır". Bilimsel ölçüm yoluyla, armatürden çıktıktan sonra ışık yoğunluğunun üç-boyutlu uzayda her yöne nasıl dağıldığını kaydeder.
Eksiksiz bir ışık dağılımı veri dosyası (standart bir IES dosyası gibi) düşündüğünüzden çok daha fazla bilgi içerir:
Temel Optik Veriler: Çeşitli dikey açılardaki ışık yoğunluğu (kandela, cd cinsinden)-eğrinin ruhu.
Genel Performans: Toplam ışık akısı (lümen, lm cinsinden), armatür verimliliği (ışık kaynağı çıkışı vs. armatür çıkışı).
Elektriksel Parametreler: Giriş gücü (watt, W cinsinden), güç faktörü (PF).
Fiziksel Bilgiler: Armatür ölçüleri, modeli, üreticisi.
Işık akısı (lümen) size bir armatürün "ne kadar ışık" yaydığını söylüyorsa,Işık Dağıtım Eğrisisize tam olarak "tüm bu ışığın nereye gittiğini" söyler. Bunun temel temeli budurTicari alan aydınlatmasında ışın açısı seçimi.
Işık Dağıtım Eğrilerinin Sınıflandırılması: Simetri ve Işın Açısı
Işık dağıtım eğrilerini, doğrudan bir armatür uygulamasıyla bağlantılı olan iki temel boyuta göre yorumlayabilir ve sınıflandırabiliriz.
Boyut 1: Simetri
Bu özellik, ışığın armatürün merkez ekseni etrafında nasıl yayıldığını belirler.
| Simetri Türü | Görsel Açıklama | Tipik Armatürler | Temel Özellikler ve Uygulama Senaryoları |
|---|---|---|---|
| Eksenel Simetrik (Dönme) | Ters çevrilmiş bir kaseye benzer; eğri şekli merkezden geçen herhangi bir-kesitte aynıdır. | Çoğu yukarıdan aydınlatma, spot lambası, yüksek-fabrika lambası, küresel ampul. | Işık her yöne eşit şekilde yayılarak merkezi simetrik bir ışık deseni oluşturur. Depolar, koridorlar, genel odalar gibi tek tip genel aydınlatma gerektiren alanlar için uygundur. |
| Simetrik (Çift-Yanal) | İki ana düzlemde simetrik olan simetrik zeytin veya yarasa kanadı şekline benziyor: C0 derece /180 derece ve C90 derece /270 derece. | Troffer ışıkları, panel ışıkları, bazı lineer armatürler. | Belirli düzlemlerde tam olarak simetrik bir dağılıma sahiptir. Ortakofis aydınlatma tasarımıParlamayı kontrol ederken çalışma yüzeylerinde yüksek homojenlik elde etmek için. |
| Asimetrik | Eğri, düzensiz bir şekil ile belirgin bir şekilde bir tarafa çarpıktır. | Duvar aydınlatmaları, asimetrik spot ışıkları, bazı sokak aydınlatma armatürleri. | Işık kasıtlı olarak belirli bir tarafa yönlendirilir. Örneğin, duvar pulları duvarları eşit şekilde sıyırır; Sokak lambaları ışığı gökyüzüne değil yola yönlendirir. |
Boyut 2: Işın Açısı
Bu, ışık yoğunluğunun maksimum merkez yoğunluğunun %50'sine düştüğü açıyı ifade eder. Bu, en sezgisel parametrelerden biridir.fotometrik eğrilerin görsel yorumlanması.
| Işın Açısı Tipi | Yaklaşık. Açı Aralığı | Işık Deseni ve Görsel His | Tipik Uygulamalar |
|---|---|---|---|
| Dar Kiriş | < 20° | Keskin bir kesintiye sahip küçük, yoğunlaştırılmış sıcak nokta-. Yüksek görsel etki, güçlü kontrast oluşturur. | Vurgulu Aydınlatma: Müze sergileri, heykeller, mücevher sergileri, evdeki sanat eserleri. |
| Orta Huzme | 20 derece - 40 derece | İyi geçişe sahip, orta-boyutlu etkin nokta. Vurgu ve ortam aydınlatmasını dengeler. | Genel Vurgulu Aydınlatma: Mağaza rafları, restoran masaları, ev sehpalarının üstü. |
| Geniş Işın | >40 derece | Büyük, yumuşak ışık bulanık bir sınırla yayılıyor. Eşit ortam aydınlatması sağlar. | Ortam/Genel Aydınlatma: Genel alan aydınlatması, oturma odaları, sınıflar, ofis genel aydınlatması. |
Önemli Not: Geniş, orta ve dar tanımları mutlak veya standart değildir; üreticilerin küçük farklılıkları olabilir. Önemli olan, belirli açı değerine ve eğrinin gerçek şekline göre karar vermektir.
Teknik Derinlemesine İnceleme: Eğri Nasıl Oluşturulur? Nasıl Okuyacağız?
1. Laboratuvardan Grafiğe
Bir ışık dağılım eğrisinin oluşturulması, profesyonel bir optik laboratuvara ve bir gonyofotometreye dayanır. Fikstür, dönen bir robotik kolun merkezine monte edilir ve bir dedektör, sanal bir küre üzerindeki ışık yoğunluğunu farklı açılardan (tipik olarak 1 derece veya daha küçük aralıklarla) ölçer. Bu devasa veri kümesi işlenir ve sonunda gördüğümüz iki-boyutlu kutupsal veya Kartezyen koordinat grafiğine dönüştürülür.
2. Eğrinin-Derinlemesine Yorumlanması

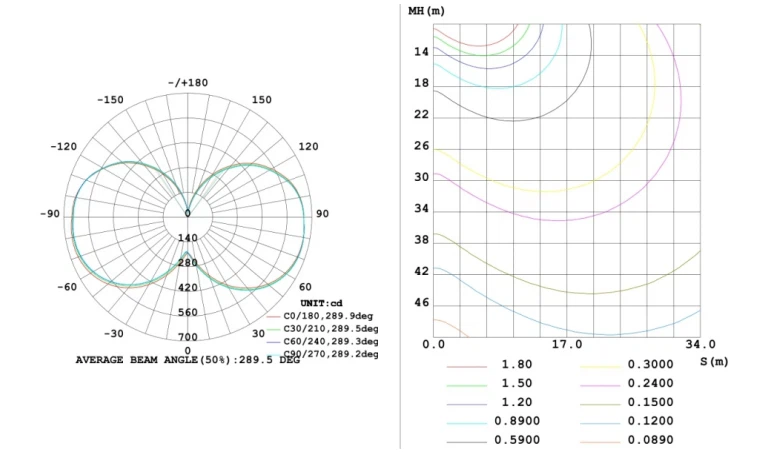

Kutup Diyagramı: En sezgisel. Başlangıç noktası armatürün merkezini, eşmerkezli daireler ışık yoğunluğunu, açı ise yönü temsil eder. Eğri merkezden ne kadar uzaksa o yöndeki ışık yoğunluğu da o kadar güçlü olur. Işın genişliği ve simetrisi bir bakışta tanımlanabilir.
Kartezyen Diyagramı: Daha kesin. Yatay eksen açıyı (0 derece -180 derece), dikey eksen ise ışık yoğunluğunu göstermektedir. Herhangi bir açıda yoğunluk değerlerinin hassas şekilde okunmasını kolaylaştırır, özellikle asimetrik dağılımların analizinde faydalıdır.
Nelere Bakılmalı?:
Tepe Yoğunluğu: Eğri üzerindeki en yüksek nokta merkezi parlaklığı belirler.
Işın Açısı: Tepe yoğunluğunun %50'sine karşılık gelen noktaları bulun ve aralarındaki açıyı not edin.
Işık Deseni Tekdüzeliği: Eğrinin inişinin dikliği. Daha dik bir düşüş, daha sert-bir kesinti anlamına gelir; daha yumuşak bir eğim daha yumuşak bir geçiş anlamına gelir.
İkincil Tepe Noktaları/Dökülme Işığı: Eğride, istenmeyen ışık dağınıklığını gösterebilecek ikinci bir küçük tümsek olup olmadığını kontrol edin.
Neden Bu Kadar Önemli? - "Tahmin Etmek" ten "Bilmek" e
UstalaşmakIşık Dağıtım Eğrisiaydınlatma tasarımınızı "deneyime dayalı tahmin"den "verilere dayalı tahmin"e yükseltmek anlamına gelir.
Tasarım Amacına Ulaşmak: Dramatik odaklanma mı istiyorsunuz? Dar bir ışın seçin. Eşit ve rahat bir ofis ortamı mı istiyorsunuz? Yarasa kanadı dağılımına sahip bir trofer seçin. Her şey verilerle destekleniyor.
Enerji İsrafının Önlenmesi: Işığı tam olarak aydınlatılması gereken alana yönlendirerek "gökyüzünün parlamasını" veya gereksiz duvarların aydınlatılmasını önleyin. Bu doğrudan etkinliği artırır ve enerji ve paradan tasarruf sağlar.
Parlamayı Kontrol Etme: Eğri, aşırı parlak bir armatür yüzeyinin (yüksek parlaklık) hangi bakış açılarından görünebileceğini tahmin etmenizi sağlar ve uygun korumaya sahip armatürleri seçerek veya montaj konumunu ayarlayarak bundan kaçınmanıza olanak tanır.
Bilimsel Simülasyon: Profesyonel aydınlatma tasarım yazılımı (örn. Dialux), aydınlatma hesaplamaları ve efekt simülasyonları gerçekleştirmek için armatürün IES dosyasına (tam dağıtım eğrisi verilerini içerir) güvenir ve proje kurulmadan önce sonucu bilmenizi sağlar.
SSS
1. Soru: Sıradan bir tüketici olarak, lamba satın aldığımda satıcılar genellikle yalnızca lümen ve watt değerini listeliyor. Işık dağılımı bilgisi benim için gerçekten gerekli mi?
C: Kesinlikle.Lümen (toplam ışık akısı) bir tanktaki toplam su miktarına benzer.Işık Dağıtım Eğrisimusluğun nasıl çalışacağını-güçlü bir jet mi yoksa hafif bir sprey mi olduğunu belirler. Örneğin, aynı lümen çıkışına ancak farklı ışın açılarına sahip iki yukarıdan aydınlatma-biri 15 derecede ve diğeri 40 derecede -bir oturma odası tavanına monte edildiğinde çok farklı etkiler yaratacaktır: ilki kanepede sert, küçük bir spot ışığı oluştururken, ikincisi yumuşak, genel aydınlatma sağlar. Satın almadan önce, özellikle spot ışıklar ve yukarıdan aydınlatmalar gibi vurgulu ışıklar için ürünün fotometrik eğrisini elde etmeye veya görüntülemeye çalışın.
2. Soru: Elimde bir fotometrik eğri var. Kullanım için en uygun yerin nerede olduğunu hızlı bir şekilde nasıl anlayabilirim?
C: "Üç-adımlı yöntemi" izleyin: İlk önce simetriyi kontrol edin: Eksenel/simetrik tipler genel ortam aydınlatmasına uygundur; asimetrik türler için, duvarları yıkamak, taramak veya belirli dikey yüzeyleri vurgulamak-için iyi olan eğim yönünü gözlemleyin.İkincisi, ışın açısını kontrol edin: Dar ışın (<20°) for accent; medium beam (20-40°) for task/area lighting; wide beam (>Ortam ışığı için 40 derece).Üçüncüsü, eğri şeklini inceleyin: Düzgün, tam bir eğri, ışık düzeninde iyi bir geçiş olduğunu gösterir; dik bir eğri, kesin bir-kesinti anlamına gelir; Yarasa kanadı şekli dikey yönde parlamayı en aza indirerek onu ofisler ve sınıflar için ideal kılar.
3. S: Fotometrik eğri ile aydınlatma tasarımı yazılımında gördüğümüz isolux (eşit aydınlatma) diyagramları arasındaki ilişki nedir?
A:Fotometrik eğri"neden"ve izolüks diyagramı"etki". Fotometrik eğri şunları açıklar:fikstürün kendine aitçeşitli yönlere ışık yayma yeteneği. Fikstür modelini (IES dosyasını yüklerken), kurulum konumunu, yüksekliğini ve yönünü yazılıma girdiğinizde, fikstürünışık dağılım eğrisiIşığın odaya nasıl düştüğünü hesaplamak için veriler oda modeliyle birleştirilir.hedef yüzey(örn. masa, zemin) ve bunu eşit aydınlatmaya sahip kontur çizgileri (izolüks çizgileri) olarak görselleştirir. Bu nedenle, yalnızca doğru bir fotometrik eğri ile simüle edilmiş izolüks diyagramı referans için güvenilirdir.
Notlar ve Kaynaklar:
Işık dağılım eğrileri için standart ölçüm yöntemleri ve veri formatları, esas olarak Uluslararası Aydınlatma Komisyonu (CIE) ve Kuzey Amerika Aydınlatıcı Mühendislik Topluluğu (IESNA) tarafından oluşturulan ortak standarda dayanmaktadır: *IESNA LM-63: Fotometrik Verilerin Elektronik Aktarımı için IES Standart Dosya Formatı*.
Çeşitli fotometrik eğri özelliklerinin ve uygulamalarının özetleri, aydınlatma armatürü dağıtımı ile iç mekan aydınlatma kalitesi arasındaki ilişki üzerine yapılan tartışmalardan sentezlenmiştir.Aydınlatma Tasarımı El Kitabı.
Işın açısının tanımı (tepe yoğunluk sınırının %50'si), önde gelen uluslararası aydınlatma armatürü üreticilerinin (ör. Philips, ERCO, iGuzzini) teknik incelemelerinde ve ürün kataloglarında bulunan,-sektör çapında bir standarttır.
