LED Armatür Güç Arayüzü Uyumluluğuna İlişkin Küresel Pazar Kılavuzu: Soket Standartlarından Güvenli Dağıtıma
LED aydınlatma armatürü üreticileri, ihracatçıları ve uluslararası proje yüklenicileri için başarılı ürün teslimatının önündeki son engel genellikle görünüşte basit ama kritik bir ayrıntıya dayanır: elektrik fişinin yerel priz standartlarıyla uyumluluğu. Sınır ötesi bir serginin LED kurulumu-eşleşmeyen bir fiş nedeniyle gecikebilir; yurt dışındaki bir otele yapılan aydınlatma ürünleri sevkiyatı, sertifikasyon sorunları nedeniyle reddedilebilir. Dünyanın en yaygın priz türlerini ve bunlara karşılık gelen elektrik özelliklerini anlamak,LED aydınlatma ürünleriküresel elektrik şebekelerine sorunsuz bir şekilde entegre olur, kullanıcı güvenliğini garanti eder ve yerel düzenlemelere uygundur.
Global Priz Tiplerinin ve LED Uygulama Uygunluğunun Analizi

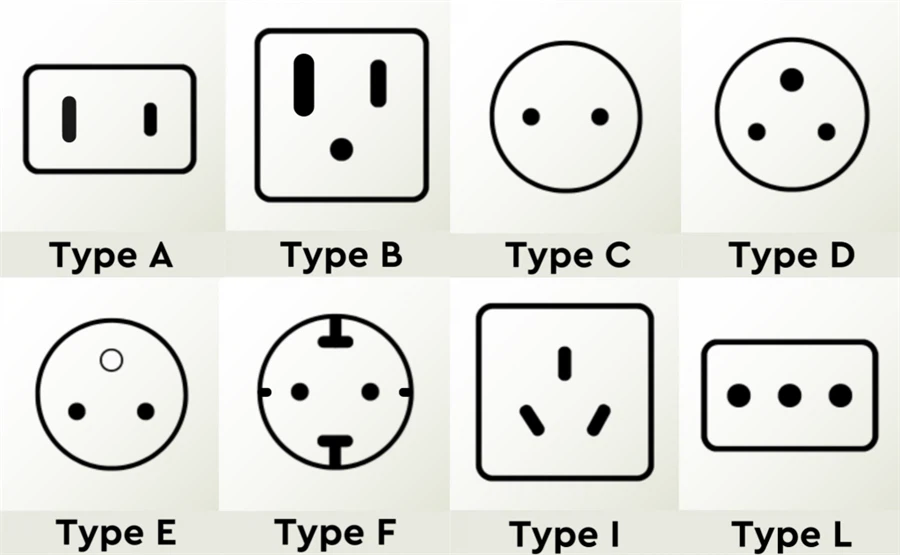

Farklı priz tipleri, yerel voltaj, frekans (110V/60Hz veya 230V/50Hz) ve güvenlik felsefelerindeki farklılıkları yansıtır. Aşağıdaki tablo, LED aydınlatma armatürü güç kabloları ve sürücü adaptörleriyle en alakalı soket türlerini ve bunların temel özelliklerini özetlemektedir.
| Soket Tipi | Fiziksel Özellikler | Birincil Ülkeler/Bölgeler | Nominal Gerilim/Frekans | LED Aydınlatma Uygulamalarında Önemli Hususlar |
|---|---|---|---|---|
| A tipi | Topraklanmamış iki düz pim. Genellikle bir tanesi daha geniştir (polarize). | ABD, Kanada, Meksika, Japonya, Tayvan. | 120V, 60Hz | Düşük-güç için ortakLED şerit güç kaynakları, LED sürücüleri. Topraklamasız tasarım, armatürün Sınıf II (çift-yalıtımlı) olmasını veya Güvenlik Ekstra-Alçak Gerilim (SELV) sisteminin bir parçası olmasını gerektirir. |
| Tip B | A tipi artı yuvarlak topraklama pimi. | ABD, Kanada, Japonya, Tayvan. | 120V, 60Hz | Topraklama için kullanılırLED dış aydınlatma, yüksek-güçlü LED projektörler(Sınıf I ekipman). Daha yüksek güvenlik sunar, ticari projeler için tercih edilir. |
| Tip C (Europlug) | Topraklanmamış iki yuvarlak pim. | Kıta Avrupası (Birleşik Krallık/İE hariç), Asya'nın bazı kısımları. | 220-240V, 50Hz | En yaygın Avrupa fişi. Düşük-güç için uygunLED ampuller, iç mekan LED armatürleriki-damarlı kabloyla. Zemin eksikliği nedeniyle metal-gövdeli dış mekan armatürleri için uygun değildir. |
| F Tipi (Schuko) | Yan topraklama klipsli iki yuvarlak pim. | Almanya, Fransa (kısmen), İskandinavlar, Doğu Avrupa, Rusya, Güney Kore. | 220-240V, 50Hz | Ana akım Avrupa topraklı priz. için standart arayüzLED peyzaj aydınlatması, LED endüstriyel yüksek bölmelertoprak bağlantısı gerektirir. Tip C fişlerle uyumludur. |
| G tipi | Genellikle kaynaşmış üç dikdörtgen pim. | İngiltere, İrlanda, Hong Kong, Singapur, Malezya. | 230V, 50Hz | Son derece güvenli, karmaşık tasarım. SürücülerLED ekranlarVebüyük-ölçekli LED aydınlatma projeleribu fişi sıklıkla kullanın. Dahili sigorta değerine dikkat edin. |
| Tip I | Eğimli V/Y şeklinde iki veya üç düz pim. | Avustralya, Yeni Zelanda, Arjantin, Çin (kısmen). | 220-240V, 50Hz | Avustralya standardı. Herkes için zorunluLED aydınlatma ürünleriorada satılıyor. Üç-pimli sürüm topraklanmıştır ve daha yüksek-güçlü öğeler için kullanılır. |
| Tip D | Üçgen şeklinde üç büyük yuvarlak iğne. | Hindistan, Nepal, Namibya (eski). | 230V, 50Hz | Daha düşük güvenlik algısına sahip eski standart. ModernLED armatürlerHindistan için giderek daha yeni ve daha güvenli prizler hedefleniyor. Özel onay gerekli. |
Not: Bu basitleştirilmiş bir kılavuzdur. Pek çok ülke benzersiz türler kullanır ve genellikle tek bir ülkede birden fazla soket bir arada bulunur. Veriler Uluslararası Elektroteknik Komisyonu (IEC) yayınlarından ve ulusal standart kuruluşlarından sentezlenmiştir.
Teknik Analiz: Soket Standartları LED Ürün Tasarımını Nasıl Etkiliyor?
Topraklama Gereksinimleri ve Ürün Güvenlik Sınıfı
Sınıf I Ekipman (Topraklama Gerektirir): Açıkta kalan iletken parçalar koruyucu topraklamaya bağlanmalıdır. Topraklama pimli (B, F, G, Tip I 3 pimli) fişlere karşılık gelir. Çoğu için geçerlidirmetal-gövdeli LED dış mekan armatürleri, LED parça ışıklarıve daha yüksek-watt gücüne sahip sabit armatürler.
Sınıf II Ekipman (Çift/Güçlendirilmiş Yalıtım): Topraklamaya bağlı olmayan ekstra izolasyon ile güvenlik sağlanır. Topraklanmamış fişler (A, C) kullanılabilir. için ortakplastik-gövdeli LED ampuller, LED tüplerve adaptörlerdüşük-gerilimli DC LED şeritler.
İhracat ürünlerinin güvenlik sınıflarını tanımlaması ve hedef pazarın kurallarına göre ilgili fişe uyması gerekir; bu, UL (Kuzey Amerika), CE (Avrupa) veya SAA (Avustralya) gibi sertifikalar için bir ön koşuldur.
Gerilim ve Frekans Uyumluluğu
Soket türü, temeldeki ızgara standardına bağlıdır. Örneğin, birevrensel voltaj LED sürücüsü"100-240V, 50/60Hz" olarak sınıflandırılan bir fiş, fiziksel olarak Tip A veya C fişe takılabilir, ancak dahili devresinin bu voltajlarda kararlı bir şekilde çalışması gerekir.
Belirli bir pazar için tasarlanmış bir ürün (örneğin, ABD için 120V), bir adaptör aracılığıyla yanlışlıkla 230V Tip C/F soketine takılırsa anında hasar görür. Nominal voltajın ürün ve ambalaj üzerinde net bir şekilde etiketlenmesi önemlidir.
Fiş Boyutları ve Mekanik Güvenlik
G Tipi fişin büyük boyutu ve dahili sigortası ek mekanik ve arıza koruması sağlar.
Schuko (Tip F) fişin topraklama klipsi tasarımı, "akım öncesi topraklama" bağlantı sırasını garanti eder.
Bu tasarımlar etkiliyorLED güç kablosusonlandırma süreci ve maliyeti. Farklı pazarlar için yerel sertifikalı fişlere sahip kablolar sağlamak, profesyonel LED üreticileri için standart bir uygulamadır.
Uygulama Stratejisi: Global LED Projeleri için Güç Çözümleri
Proje Öncesi-Araştırma: Teklif verme veya ürün planlama sırasında proje konumunu onaylayınsoket standart tip, voltaj ve frekans. Uluslararası Ticaret Merkezi'ndeki veritabanlarına veya profesyonel seyahat adaptörü web sitelerine bakın.
Modüler Tasarım: İçinLED aydınlatma kontrol sistemleriVeyüksek-değerli LED armatürler, kullanarakLED sürücülerideğiştirilebilir fiş modülleri ile kullanmak en iyi uygulamadır. Bir ana fişle (örn. Tip C veya I) birlikte gönderilir ve diğerleri isteğe bağlı aksesuar olarak sunulur.
Yerelleştirilmiş Adaptasyon: Büyük-ölçekli projeler için, yerel standart fişli kablolar üretmeyi veya yerel montaj için hedef ülkedeki sertifikalı kabloları/fişleri tedarik etmeyi düşünün. Bu, maliyeti azaltır ve uyumluluğu sağlar.
Adaptörlerin Temini: Küçük, çeşitli ihracat siparişleri için güvenilir bir seyahat adaptörünün de dahil edilmesi geçici bir çözüm olabilir. Ancak talimatlarda, kalıcı kurulum için uygun bir yerel kablonun kullanılması açıkça tavsiye edilmelidir.
Sıkça Sorulan Sorular (SSS)
S1: LED sürücümüz 100-240V geniş voltaj girişine sahiptir. Seyahat adaptörü eklersek global kullanıma hazır mı?
A1: Gerilim uyumluluğu gerekli ancak yeterli değil. Bir seyahat adaptörü yalnızca fiziksel arayüzü çözer. Ayrıca şunları da onaylamanız gerekir: 1) Ürün, hedef pazar için gerekli güvenlik işaretlerine sahiptir; 2) Fiş, yerel mekanik güvenlik ve topraklama kurallarına uygundur; 3)EMC uyumluluğuyerel düzenlemelere uygundur. Uzun-dönemli/ticari kullanım için, yerel standart fişe sahip bir güç kablosu kullanmanızı önemle tavsiye ederiz.
S2: Avrupa'ya ihraç edilen bir LED projektör için Tip C veya Tip F fişi takmalı mıyız?
A2: Sınıf I içinLED dış aydınlatmatopraklama gerektiren ekipmanlar,F Tipi (Schuko) fiş takmalısınız. Bu tür ekipmanlar için topraklanmamış C Tipi fiş kullanılması güvenlik standartlarını ihlal eder ve sertifikasyonun başarısız olmasına veya sorumluluk almasına neden olur. F Tipi prizler kıta Avrupa'sında yaygındır ve C Tipi fişleri kabul eder.
S3: ABD ve Avustralya'ya satılan aynı LED panel ışığının ana güç kablosu tasarımı farklılıkları nelerdir?
Cevap3: Üç temel fark: 1)Fiş Tipi: ABD, Tip B (topraklı) veya A (Sınıf II ise topraksız) kullanır; Avustralya, Tip I (3 pinli topraklamalı). 2) kullanıyorGerilim: ABD 120V, Avustralya 230V; sürücü giriş derecesi eşleşmelidir. 3)Güvenlik Sertifikası: ABD UL/ETL'yi gerektirir; Avustralya SAA'yı gerektirir. Kablonun kendisi ve üzerindeki işaretler buna uygun olmalıdır.
S4: G Tipi (İngiltere) prizlerin bulunduğu bir proje sahasında, ekipmanımızda C Tipi fişler bulunmaktadır. Geçici adaptör kullanmanın riskleri nelerdir?
Cevap4: Riskler şunları içerir: 1)Topraklama Kaybı: Çoğu basit adaptör uygun bir toprak bağlantısı sağlamaz ve Sınıf I ekipmanın korumasını ortadan kaldırır. 2)Aşırı Yük Riski: G Tipi devreler genellikle daha yüksek akımı (13A) destekler, C Tipi fiş ekipmanı ise ilgili sigorta korumasına sahip olmayabilir. 3)Kararsız Bağlantı: Adaptörler gevşek olabilir ve aşırı ısınmaya veya yangına neden olabilir. Proje siteleri için uygun bir siteyle değiştirin.LED proje güç kablosuDoğru G Tipi fişe sahip.
S5: Belirli bir ülkeye (örneğin Şili veya Suudi Arabistan) ait priz tipini ve voltajını hızlı bir şekilde nasıl kontrol edebilirim?
A5: Önerilen yetkili kaynaklar: 1)Uluslararası Elektroteknik Komisyonu (IEC)web sitesinin fiş/soket tabloları. 2)Dünya Standartlarında Hizmet Ağı (WSSN)yerel standart kuruluşlarına bağlantı veren ulusal üyelerin listesi. 3) Ticari teşvik ajanslarıHong Kong Ticareti Geliştirme Konseyi (HKTDC)"Piyasa Profilleri". Yalnızca-uzman olmayan seyahat web sitelerine güvenmekten kaçının.
Notlar ve Kaynaklar
Soket tipi sınıflandırması ve bölgesel dağıtım öncelikle IEC teknik raporuna atıfta bulunurIEC/TR 60083:2021.
Elektriksel güvenlik sınıfı tanımları aşağıdakilere dayanmaktadır:IEC 61140:2016.
Ülke voltaj/frekans verileri, ABD Enerji Bilgi İdaresi (EIA) ve AB Ortak Araştırma Merkezi'nin (JRC) araştırmalarına atıfta bulunmaktadır.
Ürün sertifikasyonu ve pazara erişim gereksinimleri, UL, TÜV ve Intertek gibi büyük kuruluşların rehberliğini sentezler.
Pratik adaptasyon stratejileri, çok uluslu LED aydınlatma firmalarının ihracat departmanlarıyla yapılan görüşmelerden ve vaka çalışmalarından elde edilmektedir.
